SolidWorks 3D CAD

Author: · Published: February 28, 2009 · Category: Grafik, Disain dan Publishing

Sigit Agung Prabowo

Apa Itu  SolidWorks?
SolidWorks adalah software CAD 3D yang dikembangkan oleh SolidWrks Coorporation yang sekarang sudah diakuisisi oleh Dassault systemes.SolidWorks merupakan salah satu 3D CAD yang sangat populer saat ini diindonesia sudah banyak sekali perusahhan manufacturing yang mengimplementasikan software SolidWorks.

SolidWorks dalam pengambaran / pembuatan model 3D menyediakan feature-based, parametric solid modeling. Feature- based dan parametric ini yang akan sangat mempermudah bagi usernya dalam membuat model 3D. karena hal ini akan membuat kita sebagai user bisa membuat model sesuai dengan intiusi kita.

Tampilan SolidWorks
Tampilan software SolidWork tidak jauh berbeda dengan software – software lain yang berjalan diatas windows, jadi saya rasa tidak ada yang akan merasa aneh dengan tampilan dari SolidWorks. gambar dibawah merupakan tampilan awal dari SolidWorks.

tampilan-sw

Templates SolidWorks

SolidWorks menyediakan 3 templates utama yaitu:

1. Part
Adalah sebuah object 3D yang terbentuk dari feature – feature. Sebuah part bisa menjadi sebuah komponen pada suatu assembly, dan juga bisa digambarkan dalam bentukan 2D pada sebuah drawing. Feature adalah bentukan dan operasi – operasi yang membentuk part. Base feature merupakan feature yang pertama kali dibuat. Extension file untuk part SolidWorks adalah .SLDPRT.

2. Assembly
Adalah sebuah document dimana parts, feature dan assembly lain(Sub Assembly) dipasangkan/ disatukan bersama. Extension file untuk SolidWorks Assembly adalah .SLDASM.

3. Drawing
Adalah tempates yang digunakan untuk membuat gambar kerja 2D/2D engineering Drawing dari single component ( part ) mauun Assembly yang sudah kita buat. Extension file Untuk SolidWorks Drawing adalah .SLDDRW.

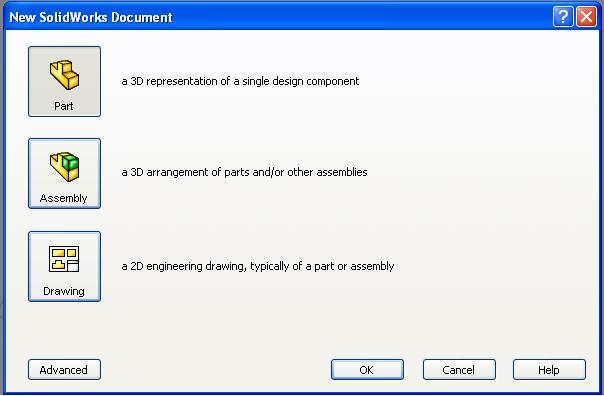

Berikut ini gambar yang memperlihatkan 3 templates dari solidworks.

sw-templates

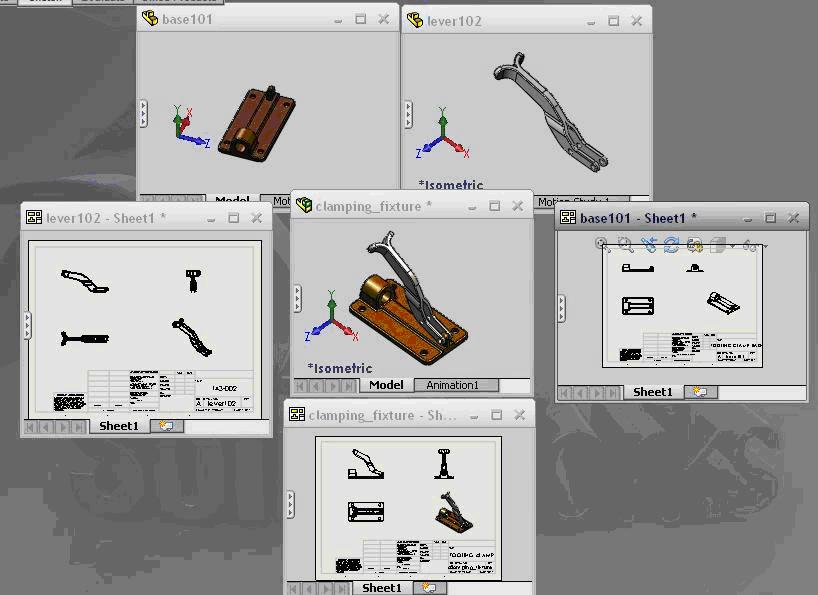

Karena SolidWorks adalah software design yang berbasis parametric maka antara ke 3 templates diatas saling berhubungan. Jadi ketika kita sudah membuat beberapa part yang kemudian kita buat gambar kerjanya maka ketiak suatu part kita rubah maka part tersebut akan secara otomatis berubah disassembly dan di drawingnya. Lihat gambar berikut.
hubungan-part-assembly-dan-drawing
Ini dulu yang saya ulas mengenai software 3D CAD SolidWorks, nanti akan saya lanjutkan lagi dengan tutorial – tutorial dari SolidWorks yang pernah saya tulis.
Tulisan ini juga saya publish di blog saya: http://sigitagung.blogspot.com/
