User Interface Di SolidWorks

Author: Sigit Agung Prabowo · Published: March 2, 2009 · Category: Grafik, Disain dan Publishing

Sesuai dengan janji saya pada posting saya yg sebelumnya saya akan melanjutkan pembahasan mengenai SolidWorks. tetapi sebelum kita mengunakan SolidWorks lebih baik kita bahas dahulu interface dari SolidWorks. jadi kita akan mengenal runag kerja yang akan kita gunakan nanti. oke kita mulai masuk ke user interface dari SolidWorks.

User Interface
Seperti yang sudah saya tuliskan diatas disini saya ulangi lagi sebelum mengunakan software SolidWorks ini tentunya kita harus tahu dulu bagaimana cara membuka aplikasi SolidWorks, Save file SolidWorks, open file SolidWorks dan menutup aplikasi SolidWorks itu sendiri juga mengenal interface dasar yang ada dahulu ya kan???

Membuka Program SolidWorks

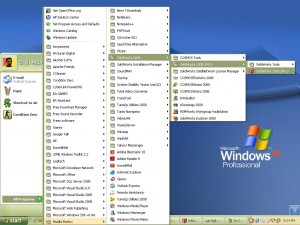

1. klik tombol Start yang berada disudut kiri bawah dari window komputer. Start menu muncul.
2. Dari start menu , klik All Programs, SolidWorks2008, SolidWorks 2008 SP0.0, SolidWorks 2008 SP0.0(karena kebetulan saya masih memakai versi unutk versi yang lain sama saja caranya)

Cara cepatnya kita bisa langsung saja double klik shortcut SolidWorks yang ada di Dekstop komputer kita.

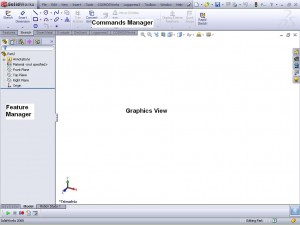

Setelah kita melakukan langkah –langkah diatas maka softwasre solidworks akan muncul di desktop kita dengan tampilan seperti berikut.

http://www.sigitagung.blogspot.com/

Menutup Program SolidWorks
Untuk menutup Aplikasi SolidWorks kita bisa klik File, Close atau klik tanda X yang ada disudut kanan atas pada Window utama SolidWorks.

SolidWorks Windows
Seperti software aplikasi yang lain untuk menapilkan pekerjaan kita SolidWorks juga mengunakan window. Windows SolidWorks mempunyai 2 panels. Satu panel menyediakan non – graphical data dan panel yang lain menyediakan informasi dan merepresentasikan dari part, Assembly ataupun Drawing.
Panel yang disebelah kiri disebut Feature Manager®design tree, Property Manager, Configuration Manager dan DimXPert Manager. Sedangkan panel yang disebelah kanannya lagi adalah Graphics Area, dimana kita akan membuat dan mengedit Part, Assembly, dan Drawing.

http://www.sigitagung.blogspot.com/

SolidWorks Toolbars
Toolbar button merupakan shortcut dari commands – commands yang sering digunakan. Kita bisa mengeset toolbar sesuai dengan yang kita kehendaki sesuai dengan type document (Part, Assembly, Drawing ) yang kita gunakan.
Untuk mengeset toolbar kita bisa gunakan cara – cara berikut ini:
1. klik View, Toolbar.
Setelah itu list dari toolbar muncul.toolbar yang ada tanda checklistnya adalah toolbar yang akan dimunculkan, sedangakan toolbar yang tidak ada tanda check listnya tentunya merupakan toolbar yang tidak dimunculkan.
2. Klik nama Toolbar untuk memunculkan atau menyembuyikan. Jika toolbat yang kita inginkan belum ada, klik view untuk memunculkan toolbar yang kita inginkan.
3. munculkan beberapa Toolbar untuk melihat commands.

Commands Manager
Commands manager adalah merupakan shortcut dari toolbar yang dinamis dan selalu update tergantung dari toolbar man yang kita pilih. Untuk default settingnya tergantung dari document type yang sedang kita gunakan. Ketika kita klik pada control area sebuah commands manager , maka commands manager tersebut akan memunculakn toolbar – toolbar yang ada padanya. Sebagai contoh jika kita klik commands manager sketch maka dia akan memunculkan toolbar – toolbar sketch.

Ok mungkin ini dulu yang bisa saya tulis untuk hari ini tunggu posting selanjut mengenai pembuatanb Sketch, tulisan ini juga akan saya posting di blog saya Blognya_SeeGate
